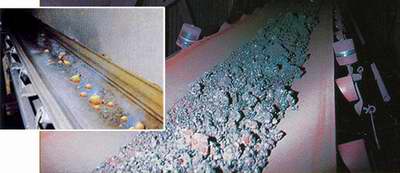

耐高温-耐热输送带的用途：主要用于冶金、建筑等行业，输送烧结矿、焦炭、水泥熟料等高温物料，物料温度不超过800℃，带面温度不超过220℃的条件下使用。 特性：采用三元乙丙橡胶为覆盖层，骨架材料采用国内专用的耐高温帆布，独特的配方设计，解决了因乙丙橡胶饱和度高，粘合性差，层间附着力低的关健问题。具有带体轻，寿命长（约2-4倍），耐热性能好的特点。
    耐热输送带是由多层橡胶棉帆布（涤棉布）上下覆有耐高温或耐热橡胶、经高温硫化粘合在一起，适合输送175℃以下热焦碳、水泥、熔渣和热铸件等。
     1、规格同普通 输送带。
     2、产品执行HG2297-92标准。
     3、耐热 输送带可分为三种型号：
     Ⅰ型：可耐不大于100℃试验温度，最高短时运行温度150℃，代号T1。
     Ⅱ型：可耐不大于125℃试验温度，最高短时运行温度170℃，代号T2。
     Ⅲ型：可耐不大于150℃试验温度，最高短时运行温度200℃，代号T3。
     Ⅳ型：可耐不大于175℃试验温度，最高短时运行温度230℃，代号T4。
物理性能：

强度	老化后与老化前之差（IRHD）	23
	老化后的最大值（IRHD）	88
拉伸 强度	性能变化率降低，%	40
	老化后的最低值，MPa	5
扯断 伸长度	性能变化率，%	60
	老化后的最低值，%	150

层间粘合强度：

项 目	布层间	复盖层与布间层
		复盖层厚度 ≤1.5mm	复盖层厚度 ＞1.5mm
纵向试平均值≥	8.0	7.0	12
纵向试样最低峰值≥	8.0	6.5	11

耐热(高温)输送带的选用、产品使用注意事项：
1、耐热输送带的选用：
依据耐热输送带所输送物料的温度、表面结构形状及粘度等参数选择耐热带的类型。如当输送温度为150℃的烧结矿石、焦炭等大块物料，并且物料与带面接触面积较小时，带面温度保持在60－80℃；当输送水泥粉等粘度较小的物料时，物料温度与带面温度相差就很小。
带面温度与耐热带的使用寿命密切相关。直接影响到覆盖胶与芯层、芯层之间的粘合强度、覆盖胶的耐磨性、抗龟裂性等。应在充分调查、测量带表面温度等使用条件后，选择耐热带的类型。
较厚的覆盖胶是保证带子有较长使用寿命的重要条件。建议耐热带的盖胶厚度上胶6－9mm，下胶2－4mm。
2、耐热输送带使用要点：
对整条带的表面温度要连续地、不间断地进行测量、记录和监控，一定要避免不必要的温度升高；
要对物料的胶带进行强制的冷却(最好在合层上用水冲却)；
保持所输送的物料按带宽均匀分布，不过分集中；
防止油的存在，(冷却水中的微量油)对带的破坏超过热本身；
装有热物料的带子，一旦停止运转，应迅速采取措施将热物料卸下；
耐热带的接头最好采用热胶接法。
